商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌誉正
- 型号气动法兰球阀
- 材质不锈钢
- 阀瓣开启高度咨询卖家
- 驱动方式气动
- 连接形式法兰
- 压力环境常压
- 工作温度区间咨询卖家
- 特殊功能咨询卖家
- 零部件及配件咨询卖家
- 形态咨询卖家
- 适用介质油品
- 外形中型
- 流动方向双向
- 类型(通道位置)直通式
- 工作温度高温
- 公称通径咨询卖家mm
- 规格咨询卖家
- 重量咨询卖家kg
- 产地浙江
- 厂家温州誉正阀门有限公司
产品简介：

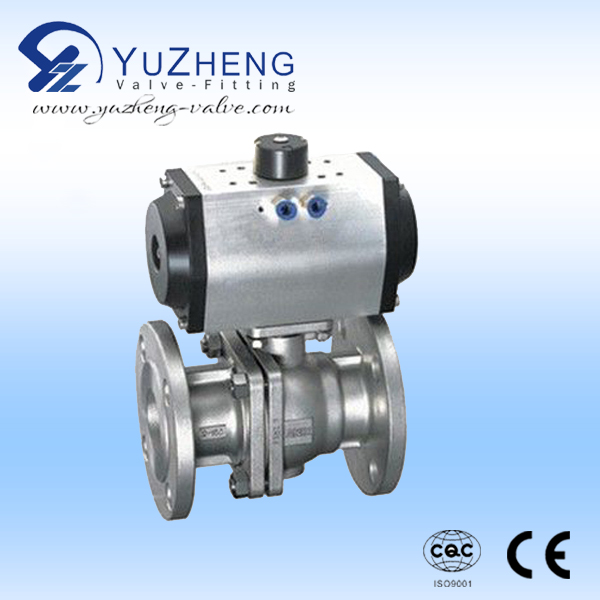

产品详情：Q641F不锈钢气动球阀产品概述：
不锈钢气动球阀使用新的gt系列气动执行器，有着双作用和单作用（弹簧复位），齿条和小齿轮传动，安全精确；大口径阀使用aw系列气动执行器拉叉式传动，构造合理，输出扭矩大，有双作用和单作用。
1.齿轮式双活塞，输出扭矩大，体积小。
2.气缸由铝金材质制成，重量轻，外形美观。
3.可以在顶部和底部安装手动操作机构。
4.机架式连接可以调节敞开出发点和额定流量。
5.执行器可以装设电信号反馈指示和各种附件，以实现自动操作。
6.IS05211标准连接为产品安装和更换提供了简便。
7.两边调节的连接螺丝可使标准产品在0°和90°时兼具±4°的可调节范围。保证与阀的同步精度。
不锈钢气动球阀附件选择
可以根据不同的控件和要求选项以下附件：
截止附件：单电磁阀，双电磁阀，限位开关回讯器。
可调附件：电动，气动，电气转换器。
气源处理配件：空气滤清器减压阀，气源处置三联。
手动机构：HVSD手操机构
不锈钢气动球阀执行标准
1.设计和制造：GB12237-89，API608，API6D，JPI7S-48，BS5351，DIN3357。
2.法兰尺寸：JB/T74〜90（jb74〜90），GB9112〜9131，HGJ44〜76，SH3406，ANSIb16.5，JISB2212〜2214，NFE29-211，DIN2543。
3.构造长度：GB12221-89，ANSI B16.10，JISB2002，NFE29-305，DIN3202。
4.检验主要测试：jb/t9092，API598。
不锈钢气动球阀性能规格
公表示压力
PN（mpa）
2.5
4.0
6.4
壳体测试压力
PS（mpa）
3.75
6.0
9.6
密封测试压力
2.75
4.4
7.04
气密性测试压力
0.6
0.6
0.6
适用介质
SS201
SS304
SS316
水，原油，天然气和其他介质
酸性腐蚀性介质
醋酸类腐蚀性介质
恰当的温度
-40℃-+150℃
产品标准
GB/T12237-2007
结构长度
法兰connect
GB/12221
连接法兰size
GB/9113，JB/T79
检验标准
GB/TJB/T9092-1999
Q641F不锈钢气动球阀性能规格：
试验压力
（Mpa）
公称压（Mpa）
压力等级（级）
JIS（Mpa）
1.6
2.5
4.0
6.4
10.0
150
300
600
10k
20k
强度测试
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封测试
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密测试
0.5〜0.7
